Nasze Projekty
Ten dział będzie przeznaczony głównie dla Osób, które chciałyby się pochwalić Swoimi dokonaniami w budowie i konstrukcji ciekawych rozwiązań urządzeń piecowych.
Określenie „Nasze Projekty” dotyczyć będzie zatem nie tylko Założycieli tej witryny, ale również i wszystkich, aktywnych Użytkowników, którzy się tu zarejestrowali.
Uwaga.! Nie oczekujemy tutaj prezentowania tylko takich, Waszych konstrukcji, które w 100%-tach już wypełniają celowe założenie tego Blogu-Forum! Cenne będą już te, cząstkowe Wasze rozwiązania i efekty, które zbliżają Was do Celu. Pozwolą także na budowę i uzupełnianie tej… „check – listy” w Naszym Dziale pt: Procedury projektowe pieców – nakazy i zakazy (jako potwierdzone, cząstkowe Dowody w skuteczności rozwiązania – we właściwym kierunku Naszych poszukiwań!)
taaak piecowo „nawiedzeni”,
– wiemy:
smog na tlen
nikt Nam nie zamieni!
Wespół – Zespół, ” smok za ogon ”
– zróbmy TO!
Coś, Ktoś – muuusi,
bo jak nie My
– to Kto?!
Równolegle z Naszą Dyskusją, proponuję praktyczne, techniczne działania.
Bez ryzyka możemy eksperymentować i udoskonalać istniejące, opublikowane konstrukcje – rozwiązania. Proponuję takie, które zgodne są z Założeniami tego Bloga Forum, opisane na Wstępie.

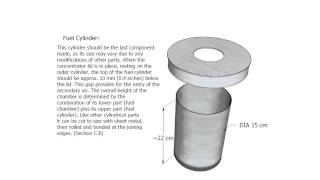

Jako podstawę, „bazę” do dalszego rozwijania, udoskonalania, wybrałem dobrze udokumentowaną na YouTube – konstrukcję w/g projektu Paul`a S. Anderson`a –
współosiową, symetryczną konstrukcję piecyka „TLUD” (Top Lit Up Draft) :
Ta konstrukcja i jej usprawnianie prezentowane są galerią fotek + 3- pierwsze filmy w wydaniu Roberto Poehlmann`a –

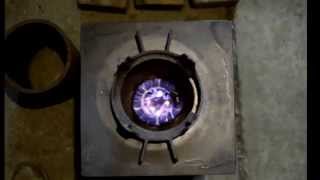

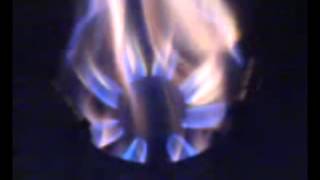

Piecyk typu TLUD – ze zwężką Venturi – blue flame, pellet.

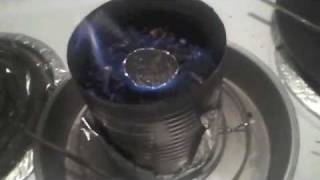

Alternatywą dla tej konstrukcji jest inny Typ konstrukcji – piecyk dla górnego spalania – ze środkowym kanałem dla powietrza wtórnego (Autor – Titanickaram – film nr 4 – warto przeczytać komentarze, wyjaśnienia Autora..! ) oraz galeria fotek z wymiarami elementów: http://imgbox.com/g/vhYUyOxZqN

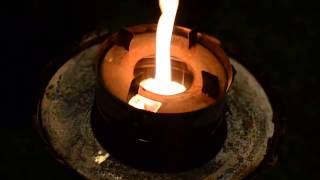

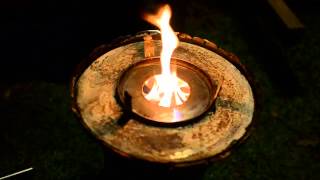

Natomiast – zaawansowana konstrukcja Tlud`a ze zwężką Venturi to: galeria zdjęć dot. filmu nr 3 – R. Poehlmann`a
A`propos tego, 4-tego filmu (z rurką w środku..!) – warto zrobić i przeanalizować najprostsze z możliwych – turystyczne „HOBO-stove” – Film + info Autora – jw934
Proponuję następujące udoskonalenia konstrukcji TLUD`a:
- Uzupełnienie DefVortex`em (dla zwiększenia temperatury i ciągu!)
- Uzupełnienie Systemem ciągłego spalania (najprostsze podajniki!)
- Spalanie całego wsadu (również węgla – do popiołu!)
(obecnie na 3 kg pelletu – zostaje 0,5 kg niespalonego węgla!)
Szanowni, aktywni Użytkownicy. Chyba oczywistym stanie się fakt, że tak udoskonalony,
ten TLUD – będzie „Wzorcem Spalania„,
tym punktem odniesienia dla innych PIECÓW (górnego spalania!).
Także wymogiem dla alternatywy – dolnego spalania!
Deklarujcie… (ni ma Sprawy..!)..!
Nasz ten team-work utworzymy…-
jako „Rangers” … (sie ochrzcimy.!)..!
5-tej klasy… (se…- kupują..!)..!
My „from blue flame – (wyjaśnimy..!) –
to transparent” … (w y w i e s i m y..!)..!
„ugryźć” smo(k)a… (jako pierwsi..!) –
dziać sie bedzie… (większa Sprawa..!) –
wteeedy bedzie… ta… – Z a b a w a ..!
Zaczynajmy więc.
Czekamy na pierwsze propozycje wyż.wym. usprawnień. Może Ktoś z Was będzie miał ochotę powtórzyć tę, łatwą do zrobienia konstrukcje np. z dwóch, odpadowych wiaderek po farbie
(w 15 litrowym wiaderku – 5 litrowe wiaderko z pellet`em)?
Tę, podstawową wersję można jeszcze bardziej technicznie (do wykonania..!) – uprościć. W obu denkach wiaderek wyciąć dopasowane otwory do V-zwężki – ruszt: siatka druciana. Zamiast tych 5-ciu poziomych kawałków rur (2xPP + 3xPW..!) – wykorzystać blaszane wieczka tych wiaderek:
- Kółko przysłaniające od dołu ruszt i ilość PP – podwieszone i ruchome (góra – dół..!) – wieczko mniejszego wiaderka
- Podnoszony pierścień dla PW – wyciąć w blaszanym wieczku większego wiadra – szczelnie dopasowany otwór do średnicy wiaderka 5-litrowego. Taki, ślizgający się pierścień na tym wiaderku (góra – dół..!) – do wyższej krawędzi zewnętrznego wiaderka – będzie regulował ilość powietrza PW..!
Myślę, że kaaażdy z Was, kto zamierza zaprojektować i zbudować Swój pierwszy piec doskonały (prawie, bo na tym „Padole” wszystko można ulepszać..!), powinien zacząć od takiej konstrukcji. Po zbudowaniu takiego TLUD`a – palić w nim dokładnie tak, jak pokazuje (wg kolejności..!) wskazana galeria fotek. Z rozkoszą podziwiać płomień, „pobawić się” tymi strumieniami powietrza (pierwotnego PP i wtórnego PW) tak, jak pokazuje film przy końcu projekcji.
Zapewniam, że na większość z Was widok nieokopconego czajnika z zagotowanym litrem zimnej wody nad takimi kolorkami płomieni – zadziała jak narkotyk (zniewalający przy projektowaniu piecyków tych do-ce-lo-wych!). Te eksperymenty pozwalają zrozumieć i poczuć w „kościach” – jednoczesny Proces Spalania dwóch, różnych paliw: gazowy + stały!
Przysyłajcie wtedy Wasze fotki oraz propozycje udoskonaleń, Projekty. Będziemy je tutaj zamieszczać, analizować i poszerzać ten Dział Projektów (różnych..!).
Pozdro…- Staszko…
PS. Przyznaję, że dla moich, piecykowych konstrukcji m.in. właśnie
ten TLUD… (i inne..!) – były…
„Podstawą dla Analizy Procesu Spalania” paliw stałych – biomasy…
